本磁粉探傷機屬于大型無損檢測設備，且屬于非標設備，本機功能、技術參數等不一定適合貴公司的使用，請?zhí)峁┧铏z測零件的外型尺寸，我公司技術人員會第一時間與您溝通，給您提供詳細的設備方案及準確價格，確保您所采購設備符合貴公司的需要。

我們非常感謝您對我公司的信任與支持，我們承諾絕不為了減少成本，降低用料標配，絕不以次充好，在設備細節上不斷深究，確保給客戶提供理想性價比的設備。

概述：

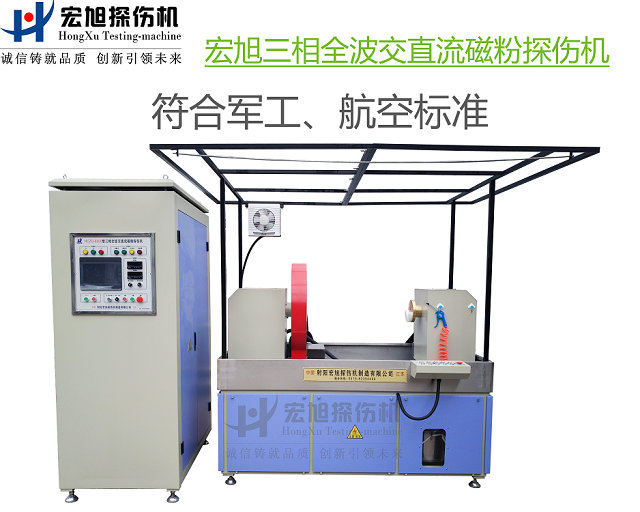

三相全波交直流磁粉探傷機適用于航空、航天、飛機維修、軍工、鐵道、汽輪機、中高壓閥門等行業對各種重要零件的無損檢測。

本機根據磁化原理設計制造而成，符合JB/T8290-2011《磁粉探傷機》標準。

設備特點：

1、可對軸類、盤環類鐵磁性零件磁粉探傷的無損檢測設備；

2、可按需對各類零件進行一次性復合磁化或分段磁化；

3、具有觸摸屏顯（人機界面）操作系統；

 4、具有斷電保持功能；

5、具有電流預選功能；

6、具有閉環電流自動跟蹤功能；

7、具有交直流一鍵切換功能；

 8、具有超低頻退磁功能；

9、具有過流、自檢不正常時自動報警功能。

本機周向磁化，采用直接通電法；縱向磁化采用線圈感應法。

直接通電法可檢測零件的縱向裂紋缺陷；

線圈感應法可檢測零件的周向裂紋缺陷。

三相全波探傷機由交流磁粉探傷機與三相全波直流電源柜兩部分組成。

交流磁粉探傷機是設備磁化功能實現的硬件部分；三相全波直流電源柜是設備磁化功能實現的電器部分。是整機不可分的兩個組成。

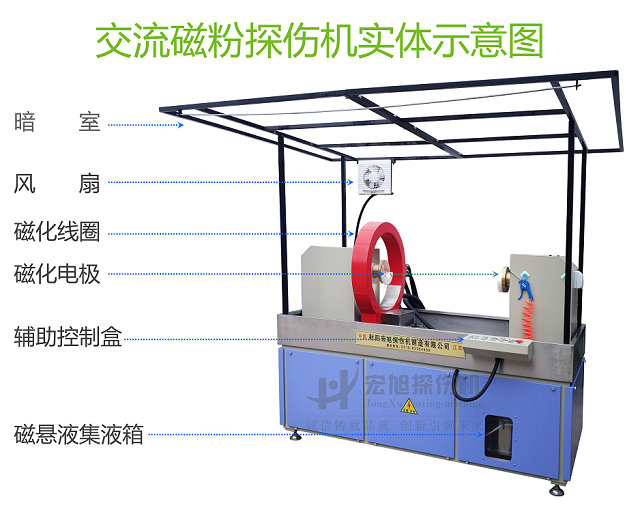

交流磁粉探傷機

內置交流變壓器及大功率刀閘開關，刀閘開關通過氣缸氣動，進行交、直流電的快速切換。

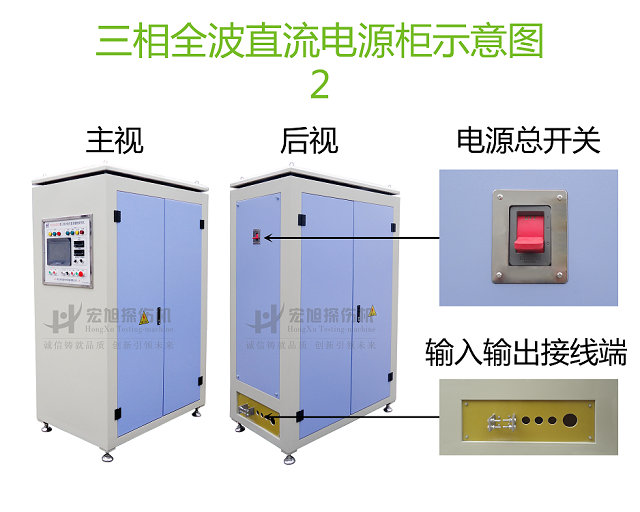

三相全波直流電源柜

1、三相全波整流系統，獨立直立柜式結構封裝；

2、電源柜內下部裝有直流主變壓器和電抗器及連接銅排，在銅排上另裝有直流霍爾保護傳感器；

3、電源柜內上部后側裝有十二只整流可控硅；

4、電源柜內前側為交、直流可控硅觸發及超低頻退磁控制電路安裝板；

5、正面面板為三相電源指示和人機界面（簡稱PT）；

6、后側上部裝有總電源控制開關按鈕，下部裝有電源輸入輸出樁頭；

三相交流電源由主機輸入柜內主變壓器，經變壓器降壓隔離，再由十二只可控硅全波整流，輸出三相全波整流直流磁化電源至磁化電路。

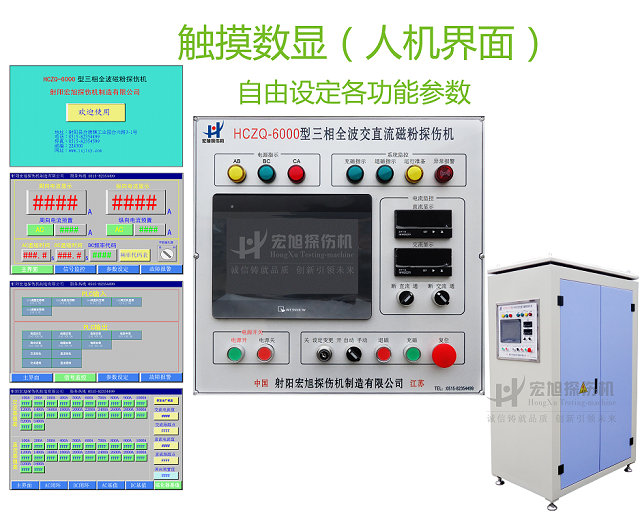

人機界面：

本機采用人機界面及小型工業可編程控制器PLC為核心，對設備進行全數字式控制，具有管理員及操作者兩套獨立系統、磁化電流預選、磁化電流上下限報警，欠流報警、變壓器溫控檢測等功能。
