          精密零件專用熒光磁粉探傷機
          產品名稱 產品型號 產品規格
          精密零件專用熒光磁粉探傷機 HCJH-Ⅱ
          產品說明:

          概述:

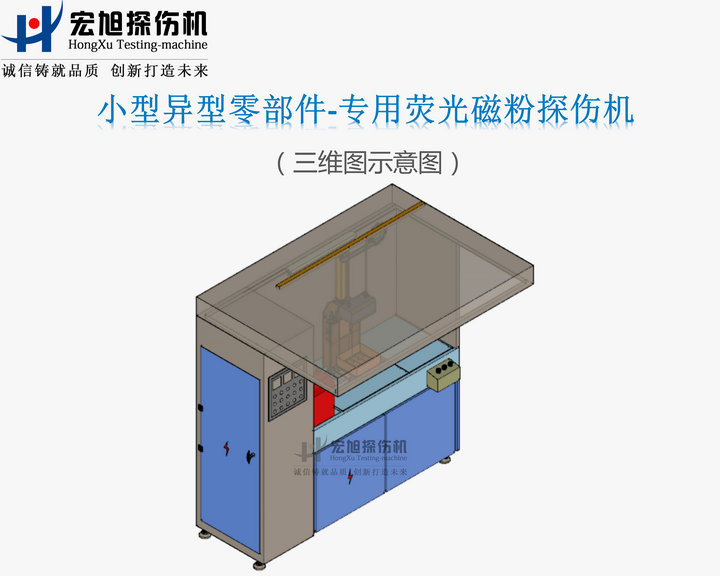

          精密零件探傷機三維圖

          精密零件專用熒光磁粉探傷機的具體型號為HCJH-型脈沖式熒光磁粉探傷機,本機專用于微小型、異形精密零部件(不易夾緊通電,不允許出現灼傷)表面及近表面裂紋缺陷無損檢測的熒光磁粉探傷機。

          本機采用新型脈沖探傷技術(非接觸式磁化),其脈沖磁化線圈工作時,瞬間磁場可達到75000AT(常規夾緊式探傷機磁場為12000AT-16000AT),可確保整盒小型鐵磁性零件,一次性達到磁飽和狀態,清晰顯示全方位裂紋。

          通過本機磁檢測,可在不破壞被檢測零件材質、不影響被檢測零件使用性能的前提下,批量快速檢測出具有隱性裂紋缺陷的微小型精密零部件。

          HCJH-Ⅱ型脈沖式熒光磁粉探傷機的設計、生產制造嚴格按照中華人民共和國磁粉探傷機《GB/T 15822.3-2005無損檢測磁粉檢測第3部分:設備標準》機械工業部行業磁粉探傷機《JB/T8290-2011》標準執行。

          設備特點:

          1、整機針對小型零件設計制造,采用機電一體半封閉結構設計,一次性磁化多只零件便于快速檢測。

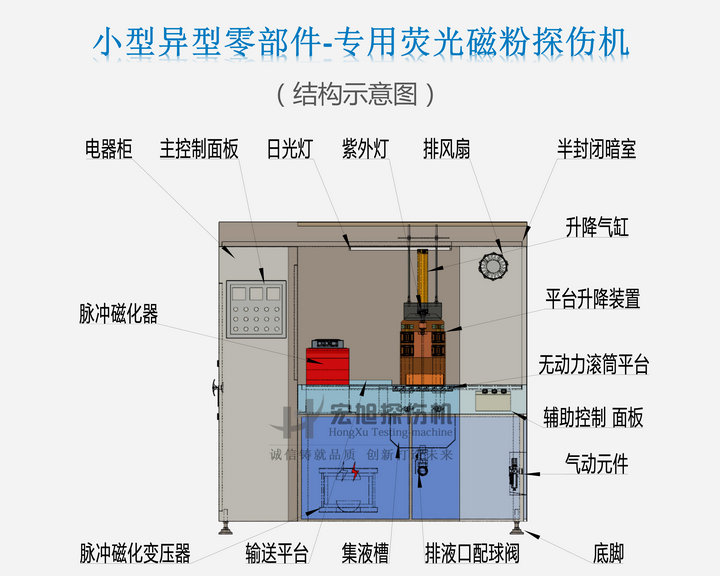

          探傷機結構示意圖

          2、采用小型工業可編程序控制器PLC(歐姆龍)為核心對設備磁化系統進行精確控制。確保脈沖磁化時長及浸液時長的精準及運行穩定性;

          3、本機采用瞬間磁場可達到75000AT的脈沖磁化法對精密零件進行整盒批量快速充磁檢測;

          4、本機配裝氣動升降裝置,對磁化后的精密零件進行浸泡磁懸液處理,升降平臺采用不銹鋼無動力滾筒制作,不易殘留磁懸液的同時,便于操作者將料盒從托架上移位到脈沖磁化器內;

          5、儲液箱與集液槽一體化設計,并采用鼓泡法使磁粉彌散在載液中,便于浸液法的實施。在儲液箱底部配裝球閥及引流管,便于儲液箱的清洗;

          6、本機除磁化、浸液通過PLC控制外,其它如上料——送入磁化區——送入浸液區——觀察等均需人工操作;

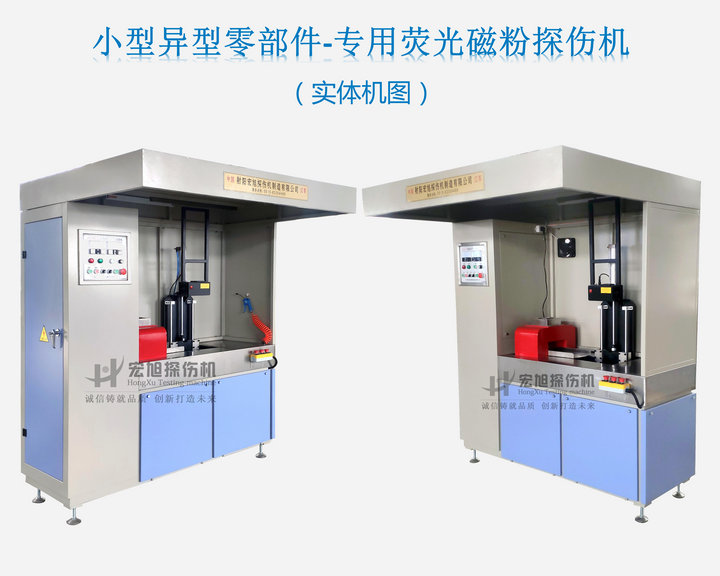

          脈沖式磁粉探傷機

          7、針對精密零件的檢測特點,本機配裝高強度UV365/LED紫外線探傷燈,提高檢測靈敏度;

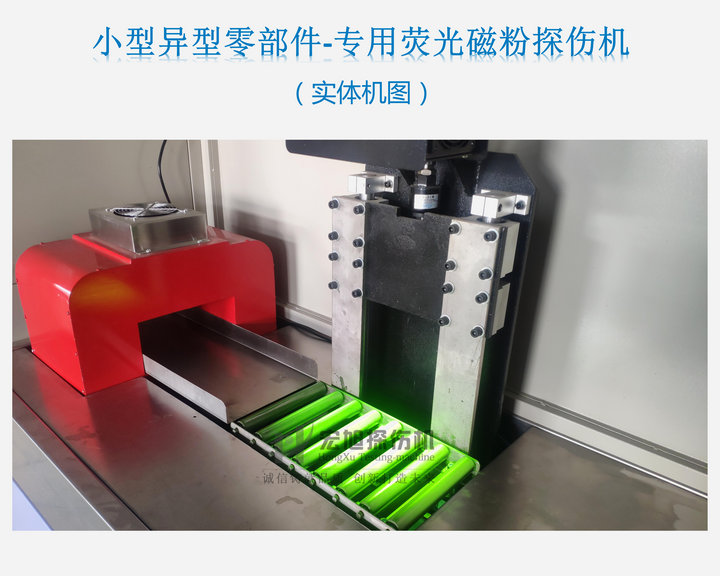

          探傷燈光照效果圖

          8、主控制面板外在磁化位配裝輔助控制面板,方便操作。

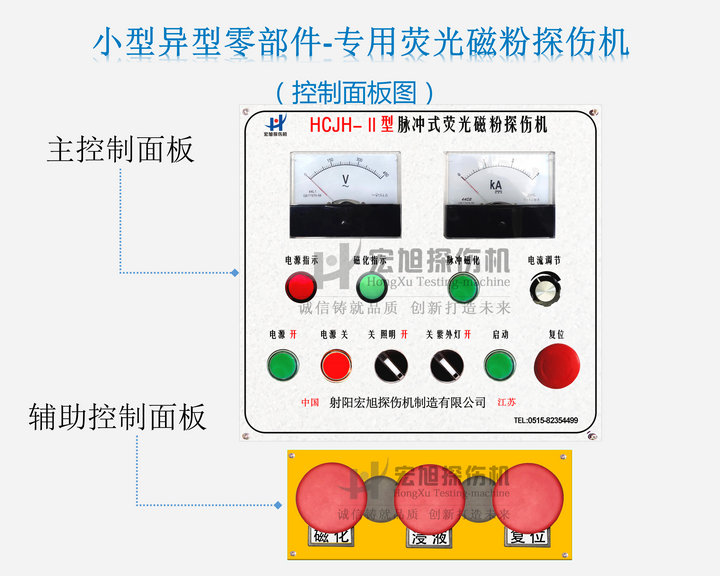

          精密零件探傷機面板

          檢測步驟

          將精密零件放入工件盒中,從升降平臺手動送入脈沖磁化器內,啟動磁化,磁化完成手動拉到無動滾筒制作的升降平臺上,氣動下降浸液,并自動升起后進行觀察。

          其工藝流程圖如下:

          上料 → 手動送入磁化器 → 磁化 → 手動取出到升降平臺 → 氣動降升浸液 → 觀察  → 下料

          小型異型精密零件專用脈沖式熒光磁粉探傷機結構說明http://www.hg36611.com/industry/1196.html

          小型異型精密零件專用脈沖式熒光磁粉探傷機技術參數http://www.hg36611.com/industry/1197.html

          小型異型精密零件專用脈沖式熒光磁粉探傷機控制面板功能說明http://www.hg36611.com/industry/1198.html

          脈沖式磁粉探傷機檢測原理http://www.hg36611.com/jishu/1195.html
