CJE-2A型電磁軛馬蹄式磁粉探傷儀安裝調試說明
CJE-2A型電磁軛馬蹄式探傷儀
安
裝
調
試
說
明
射陽宏旭探傷機制造有限公司
概述：
CJE-2A型電磁軛馬蹄式探傷儀屬于于交流機型。
整機采用可控硅作無觸點開關，噪音小、壽命長、操作簡單方便、適用性強，工作穩定。
一、主要性能特點
1、CJE-2A型電磁軛馬蹄式探傷儀是具有多種磁化方式的磁粉探傷設備。
2、儀器配合A/D/E探頭可對各類平面、曲面、內外角等部位進行檢測。
3、儀器采用可控硅作無觸點開關，噪音小、壽命長、操作簡單方便、適用性強，工作穩定。
4、儀器采用隔離變壓器向探頭提供36V電源，低電壓輸出，安全可靠，工作壽命長。
5、適用于船體、壓力容器、管道、橋梁、球罐、平板等制造業對平焊逢和角焊逢進行整體或局部探傷。
6、儀器配合環形線圈可具有退磁功能。
7、適合不允許通電起弧的表面零件探傷
8、結構緊湊，輕便便捷式設計。
9、儀器外殼表面均采用噴塑處理，耐熱耐腐蝕，易于清潔。
10、具有便攜式探傷儀機種的一切優點。
11、可配A、D、O三種型號探頭。
二、主要技術指標
|
名稱 |
提升力 |
極間距 |
工作電流 |
工作電壓 |
重量 | ||
|
AC交流 |
DC直流 |
中心磁場 | |||||
|
A型馬蹄式探頭 |
≥7kg |
≥36kg |
|
0—160mm可調 |
約8—12A |
AC 220V±10% 50Hz |
2kg |
|
D型電磁軛探頭（帶活關節） |
≥7kg |
≥36kg |
|
0—255mm可調 |
2kg | ||
|
O型磁環式線圈 |
|
|
1800AT |
Φ120mm范圍 |
2.5kg | ||
|
CJE-2A主機尺寸300×140×200mm，重9kg。 | |||||||
三、使用說明
3.1操作面板
|
序號 |
名稱 |
功能說明 |
|
1 |
公司標志 |
指示“射陽宏旭探傷機制造有限公司”公司標志 |
|
2 |
電源電壓表 |
指示電源電壓是否正常 |
|
3 |
5A保險座 |
指示玻璃保險絲安裝位置及保險絲型號為5A |
|
4 |
電源開關 |
為設備工作電源開關 |
|
5 |
三芯電源輸入插座 |
220V電源輸入快速接口 |
|
6 |
儀器型號 |
標示儀器的具體型號 |
|
7 |
電源指示燈 |
主機通電后紅燈亮，指示設備通電正常 |
|
8 |
磁化指示燈 |
探頭磁化工作時，綠燈亮，指示設備磁化功能正常 |
|
9 |
磁化按鈕 |
按下可啟動磁化功能（注：探頭均配有磁化按鈕） |
|
10 |
五芯磁化輸送出插座 |
主機與探頭的快速接口 |

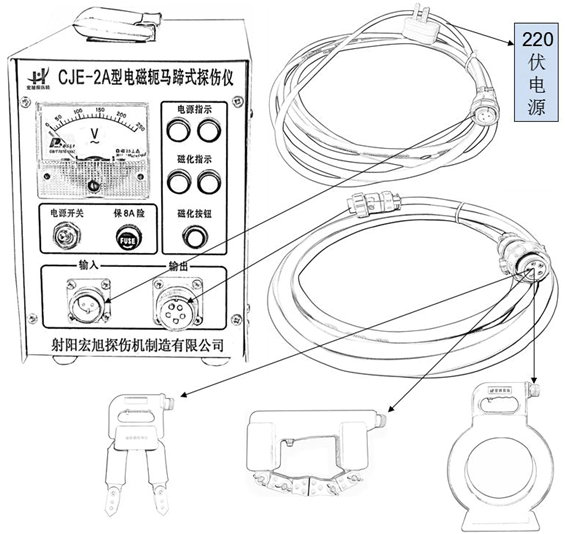

3.2連接簡圖
四、操作使用
操作前請熟讀隨機說明書1-2遍，嚴格按照說明書指示進行安裝操作。
1、了解CJE-2A型電磁軛馬蹄式探傷儀的面板說明：
參見3.1節面板說明。
2、參見3.2節連接簡圖，將電源電纜的三芯插頭插入儀器“電源輸入”的三芯插座內，電源電纜的另一頭插入交流220V的電網配電板插座內，打開電源開關，電源指示燈亮，整機電源接通。
3、將探頭電纜上的五芯插頭插入儀器“電流輸出”的五芯插座內；
！ 4、探頭磁極面應和被探工件表面接觸，方可按動手把上的“充磁”按鈕S3，這時“充磁指示”燈V8、V9亮，表明被探工件已被磁化；
5、手持探頭對準貼有試片（或試塊）的工件，噴灑磁懸液。按下探頭上的按鈕開關，工件被磁化，試片上的裂紋磁痕能清晰顯示；
！6、儀器面板上的旋鈕開關切勿在充磁時調整，否則易損壞器件；
7、做電磁軛探頭吸力試驗時，也應將活動關節螺釘放松，保證二磁極緊貼試塊表面；做馬蹄探頭吸力試驗時，應有和探頭面吻合的特殊試塊，感覺是否有吸力，做磁環試驗時，線圈內應放入工件充磁，感覺是否有吸力；（磁環不宜空載，否則電流太大易燒主變壓器及元器件）；
8、探頭的關節轉動部分每次檢測后需及時清潔入少量潤滑油，以防銹蝕確保下次的正常使用；
！ 9、儀器為斷續工作制。如使用過程中發生過熱，應停止工作一段時間，待冷卻后方可再次使用。
！ 10、在探頭離開被探工件表面時，應及時松開探頭手把上的按鈕開關，防止空載時電源過大而損壞儀器。
11、儀器停用時，應關斷電源開關S1，在電網配電板上撥下儀器電纜插頭。
五、注意事項
！ 1、儀器到用戶手里，開箱后，應首先通讀使用說明書1－2遍，基本掌握儀器原理，使用方法，接著按照裝箱單檢查設備附件是否齊全，再檢查儀器是否完好，量好或確認電網配電板的電壓是否為220V，一切檢查無誤后，再插電源插頭，打開電源開關，電源指示燈亮，說明儀器正常。
！ 2、探頭應和被探工件接觸時（不充許空載通電）探頭上的開關才能打開，對工件磁化，否則探頭線圈中電流很大，易燒壞保險線和雙向可控硅，或燒壞探頭線圈。
3、探頭靈敏度的檢驗，正式探傷前，首先是檢驗探傷靈敏度，將（30/100）A型標準試片置于被探工件表面上，并用透明窄膠帶粘牢試片的邊緣，然后用手壓緊探頭移動使試片置在探頭中心部位、按探頭上的K3開關，通電磁化噴灑磁懸液在標準試片上顯示清晰，則表明CJE-2A型電磁軛馬蹄式探傷儀探傷靈敏度及磁懸液的配制均符合要求。
4、若需要調節磁極間距時，松動可調關節上的蝶形螺母來改變磁極間距，然后將螺母旋緊才能工作。
制定單位： 射陽宏旭探傷機制造有限公司
技術部
電話：0515-82354499 傳真：0515-82354599
郵編：224300 E-mail:sjm758@126.com
