一、被探工件名稱、規格：

工件名稱：鋼瓶，氣瓶

工件規格：根據客戶要求

二、設備制造標準：

 1、滿足鋼瓶瓶體熒光探傷工藝要求：

符合GB3721-83《磁粉探傷機》和JB／T8290-1998《磁粉探傷機》；

3、符合JB／T4730-2005《承壓設備無損檢測》對檢測的相關要求：

三、設備型號名稱：

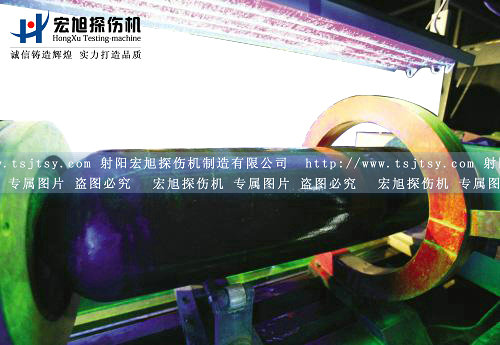

 CJW-16000AT型鋼瓶磁粉探傷機

四、設備磁化原理及性能介紹：

該鋼瓶磁粉探傷機為微機控制半自動濕法熒光磁粉探傷機設備，特別適用于鋼瓶，氣瓶的磁粉檢驗。它以小型工業可編程序控制器（PLC）為核心對系統的機械程序動作，能按規定程序完成除人工觀察及上、下料以外的全部探傷過程，既可自動操作，又可手動單步操作。

鋼瓶磁粉探傷機磁化電源主電路采用了目前通用的可控硅無極調壓技術，利用三相交流電互成120度相位差的原理，周向采用磁軛感應法，鋼瓶磁粉探傷機縱向采用線圈感應法，使兩相磁化電流同時施加于被探工件表面進行復合磁化，讓磁力線旋轉，從而一次探傷可檢查出工件表面及近表面因鍛壓、淬火、研磨、疲勞而引起的裂痕及夾渣等細微的缺陷。

鋼瓶磁粉探傷機周向磁化時，引磁板離工件距離10～20mm，周向磁化鐵芯兩側固定縱向磁化線圈，，工件外表面可形成復合磁化，本磁化方式為非接觸式，避免接觸式磁化灼傷工件的現象。

鋼瓶磁粉探傷機除復合磁化外，還可對工件分別進行單周向和單縱向磁化，其磁化電流分別可調，均帶斷電相位控制功能。變壓器輸出電壓都小于36V.

（注：周縱變壓器采用輸入380V輸出19V，低電壓大電流，使用安全可靠）

五、鋼瓶磁粉探傷機工藝流程：

上料—夾緊—線圈分段磁化—再磁化—轉動觀察—退磁

六、鋼瓶磁粉探傷機主要技術參數：

1.周向磁化磁勢：AC 0-16000AT 數字顯示

2.縱向磁化磁勢：AC 0-16000AT 數字顯示

3.磁化方式：周向磁化、縱向磁化、復合磁化；

4.暫載率：100％；

5.磁化靈敏度：A型2＃15／50試片清晰顯示；

6.轉動方式：電動；

7.探傷節拍：4米／分鐘；

8.退磁方式：穿過遠離法；

9.充退磁線圈內徑：滿足最大直徑工件磁化；

10.退磁效果：退磁后的最大剩磁≤0.2mT（159A／m）

11.紫外線強度：距工件380mm處強度≥1000μw／cm2；

12.相四線380V±10％50Hz 40KVA
