概述

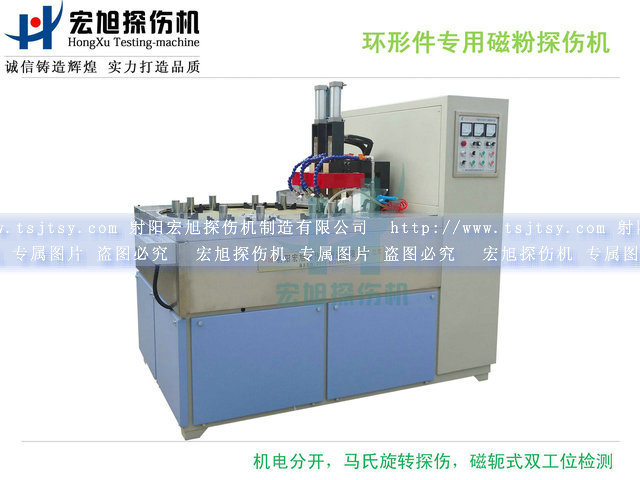

軸承專用磁粉探傷機是射陽宏旭探傷機制造有限公司推出的一款針對軸承、齒圈、圓環等環形件專用磁粉探傷機。該設備采用馬氏機構旋轉探傷，具有探傷速度快、缺陷檢測全面、操作簡單、探傷批量大等優點，適合環形件探傷批量大、檢測精度需求高的廠家采用使用。

功能

1、該軸承專用磁粉探傷機針對外徑小于150mm，內徑大于50mm，厚度小于50mm的各類環形鐵磁性零件采用穿棒非接觸式濕法磁粉探傷；

2、單次探傷兩只環形件，采用轉動圓盤式六等分十二工位形式，為雙工位流水線旋轉檢測機構；

3、周向采用直接通電法，縱向采用雙閉路磁軛法；

4、具有周向磁化、縱向磁化、復合磁化三種磁化方式；

5、具有連續法和剩磁法兩種檢測功能可選擇；

6、設備采用小型工業可編程序控制器PLC為核心對設備進行集中控制、操作簡單方便、適用性強，工作穩定；

7、本設備即可單人操作，實現上料、檢測、觀察、下料等操作流程，也可兩人分工協作；

8、固定立式機電一體流水線結構設計；

9、儀器外殼表面均采用噴塑處理，耐熱耐腐蝕，易于清潔；

10、宏旭專門設計了環形件檢測定位用的絕緣托塊，保證環形件的檢測效果，可適用不同直徑、厚度的環形件檢測；

11、配有高強度熒光紫外燈，與暗室配合使用，保證探傷檢測效果；

12、自帶退磁功能，亦可外配獨立退磁機；

組成

軸承專用磁粉探傷機由馬氏旋轉專用轉盤、閉路磁軛、上下噴淋組件、磁化線圈、環形件專用托塊、觀察室、集液槽、攪拌儲液箱、主控制面板及手動按鈕盒等組成：

1、馬氏旋轉專用轉盤，采用20mm加厚環氧板制成，承重性好、噴淋磁化過程中不影響噴淋效果；

2、閉路磁軛為立式結構，雙路設計，針對環形件采用非接觸式的穿棒法探傷，防打火防變形；

3、上下噴淋組件采用上下兩組噴淋組組成，保證磁化探傷過程中工件表面全方位噴淋到磁懸液，防止出現死角；

4、磁化線圈采用上下放置的雙磁化線圈，不影響使用，保證磁化效果；

5、環形件專用托塊，非金屬材料，階梯型結構，可依據環形件外徑調節定位點，靈活性高，使用方便；

6、觀察室，由紫外燈、暗室、暗室布、觀察區四部分組成，滿足熒光磁粉黑暗環境檢測需要；

7、集液槽，漏斗式設計，引流滴落的磁懸液，防磁懸液滯留，提高磁懸液回收利用率；

8、攪拌儲液箱，由攪拌電機、儲液箱、泵電機、過濾網等組成；

9、主控制面板上集中了設備所有的操作功能，并帶電源電壓顯示、周縱向電流顯示等；手動按鈕盒集中了常用功能操作按鈕，方便操作人員就近操作；

暫載率高

軸承專用磁粉探傷機的馬氏機構旋轉轉盤，檢測速度快，效率高，檢測強度大，宏旭針對性的內置加載型磁化變壓器，確保連續12小時連續穩定運行。

安全性強

軸承專用磁粉探傷機的輸出電壓低于36V，不會對人體構成電的傷害。PLC自動運行時，操作按鈕自鎖，不會出現誤操作損害設備的性況發生。電氣布線合理、元器件選型余量大，且均為知名品牌。設備機械結構設計合理，焊接工藝嚴格，原材料優質且加厚選型。
