| 產品名稱 | 產品型號 | 產品規格 |
| 外齒圈專用熒光磁粉探傷機 | HCDG-6000 | 半封閉機電一體 |
概述
HCDG-6000型外齒圈專用熒光磁粉探傷機，為我宏旭公司于2015年1月新開發的一款針對直徑不超過600mm外齒圈（外齒）進行批量檢測（可一次性檢測6只）的專用磁粉無損檢測設備，配套新型LED高強度紫外燈及獨立旋轉立式觀察臺。
功能簡介

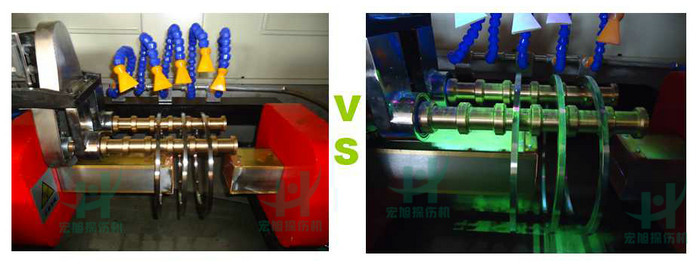

1、外齒圈磁粉探傷機采用閉路磁軛針對外齒圈（也可檢測軸承環）等內圈光滑的探傷環形件進行中心導體閉路磁軛磁化，此種無損檢測法是現今最有效檢測環形件的MT磁檢測法。
2、外齒圈磁粉探傷機通過對周、縱向開關的“通/斷”可以有周向磁化、縱向閉路磁軛磁化、周縱向復合磁化等多種磁化方式。

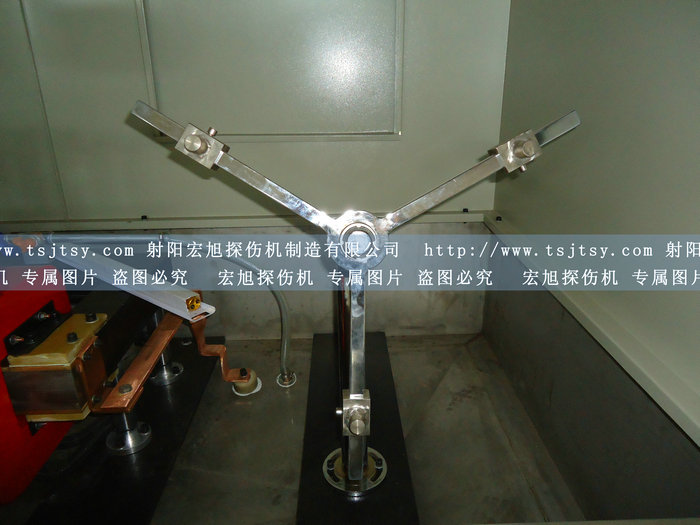

6、外齒圈探傷機配備獨立可旋轉方向舵式觀察支架，當檢測任務多時，可配專人磁化、專人檢測提高檢測效率。
7、半封閉暗室結構（前置雙開滑動式遮光布簾），配UV365LED冷光源高強度紫外燈（距工件表面380mm處不小于8000μw/cm2），大大提高檢測時紫外光與熒光磁粉所形成磁痕的對比度，減輕檢測人員的觀察疲勞。
注明：1、采用配套的高強度LED紫外燈后，當白光光照度不強時無需拉上遮光布簾，檢測環境更舒服。
主要技術指標
|
序號 |
項目 |
說明 |
|
1 |
輸入電源 |
三相四線AC380V 50Hz 最大瞬時線電流約250A（電源進線截面應≥16mm2銅芯電纜） |
|
2 |
氣源 |
氣壓0.4MPa_0.8MPa，流量≮0.1M 3 /分 |
|
3 |
磁化電流 |
周向磁化電流：AC 0—6000A 連續可調，帶斷電相位控制功能 |
|
縱向磁化磁勢：AC 0—24000AT(150T*160A)連續可調，帶斷電相位控制功能 | ||
|
4 |
磁化方式 |
周向交流磁化、縱向閉路磁軛交流磁化、周縱向復合磁化 |
|
5 |
退磁電流 |
周向交流6000A—0；縱向交流24000AT—0 |
|
6 |
退磁效果 |
工件退磁后剩磁≤0.2mT |
|
7 |
靈敏度 |
按《中華人民共和國機械行業標準JB/T6065—92》磁粉探傷用標準試片規定，以30/100的A型試片測試，在工件的任意方位顯示清晰。 |
|
8 |
操作方式 |

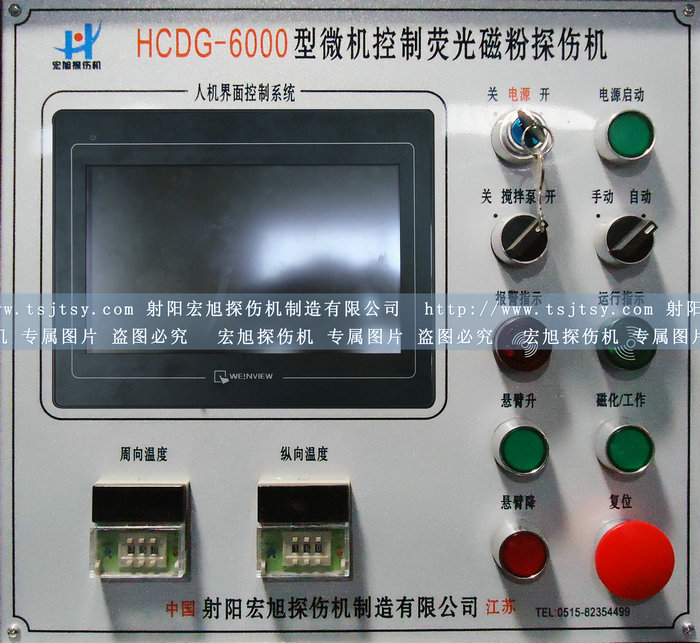

自動控制和手動操作 |
|
9 |
線圈匝數 |
150T |
|
10 |
穿棒行程 |
200mm |
|
11 |
夾緊方式 |
氣缸夾緊（氣源用戶自備） |
|
12 |
暫載率： |
20％ |
|
13 |
紫外線光強度 |
距工件表面380mm處不小于8000μw/cm2 |
|
14 |
照明燈 |
20W×1日光管 |
|
15 |
排風 |
軸流風扇×2 |
|
16 |
總重量 |
約1.2T |
注意事項
1、本機為機電一體半封閉結構，出廠前已全部安裝到位，僅需將主電源、紫外燈及腳踏開關、暗室布簾安裝到位即可。
2、在進行接線或斷線操作之前應將設備電源關閉。
3、嚴禁在工件吊桿上裝有工件時電動調節吊桿高度。
4、電源接線必須符合該機所示相序。并且電源進線截面應≥16mm2銅芯電纜,啟動電源后，首先查看水泵電機上部所標箭頭應與轉動方向一致，否則調換二相線的相序。
5、不要在接有大功率中高頻設備的同一變壓器供電回路中安裝使用本設備。
6、打開磁粉探傷機對設備內部進行維護保養時之前應將電源斷掉。
