日韩视频在线免费观看_91麻豆视频在线_91精品国产91久久久久久_国产小视频在线看

在磁粉探傷中為了便于了解磁化的程度及性能，通常使用初始磁化曲線來(lái)直觀的了解其磁化的能力，即磁粉探傷機(jī)、磁粉探傷儀能夠磁化工件的能力，也決定了磁粉探傷機(jī)、磁粉探傷儀在保證磁化效果的需求下能磁化何種尺寸的工件。

那么什么是初始磁化曲線呢？

是指磁特性材料在無(wú)磁性的狀態(tài)下，初次被磁化的狀態(tài)，通常用B-H，或M-H來(lái)表示磁特性材料的內(nèi)磁場(chǎng)與外加磁場(chǎng)之間的關(guān)系，形成的走勢(shì)曲線圖被稱為初始磁化曲線，常用以表征鐵磁性材料的磁化特性。

舉例研究：

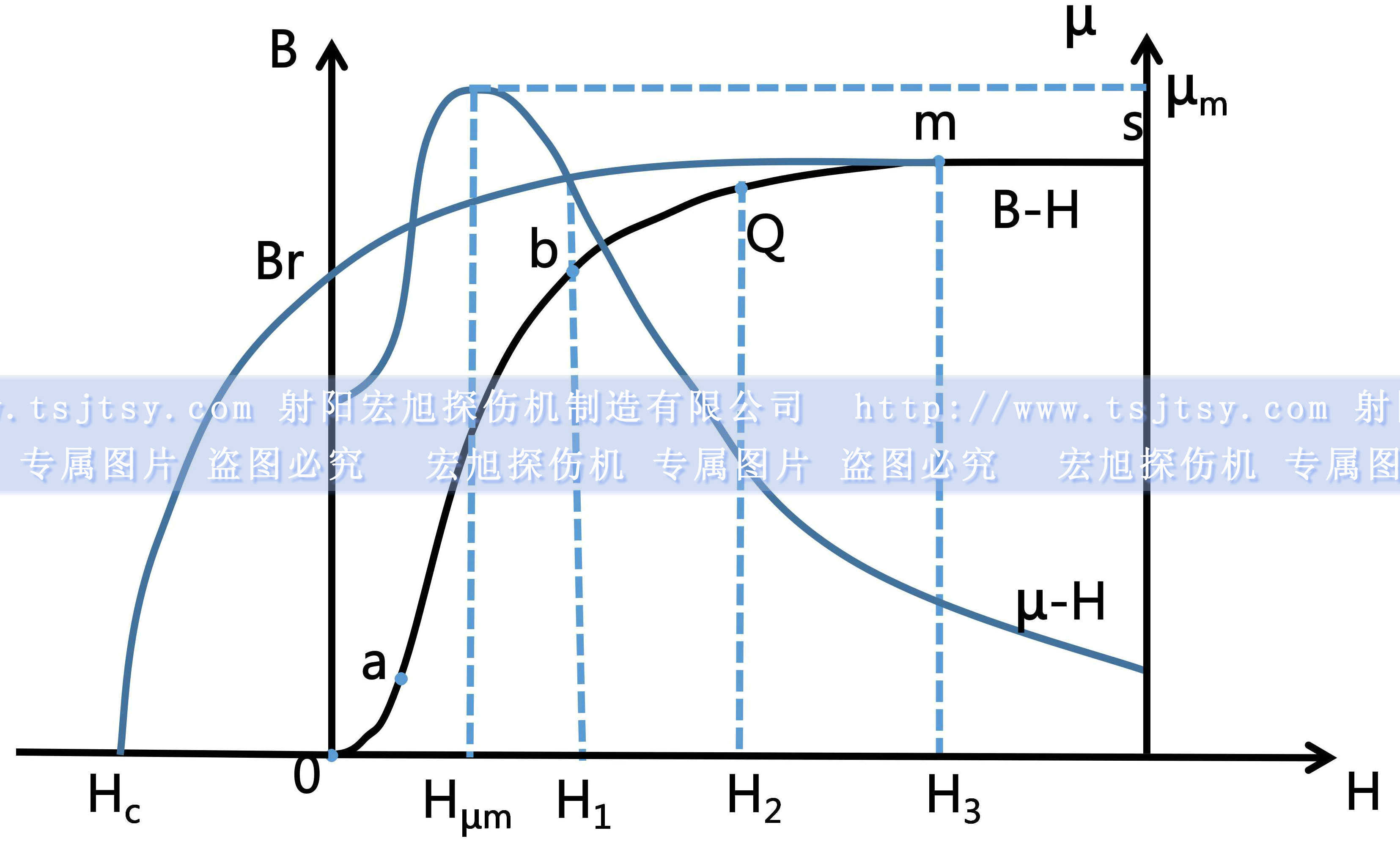

選擇一個(gè)鐵磁性圓形環(huán)，在其表面繞上一定匝數(shù)的線圈，后串聯(lián)一個(gè)滑動(dòng)變阻器、一個(gè)電流表，接在電流源兩端，通過(guò)調(diào)節(jié)滑變的阻值大小來(lái)改變線圈中通過(guò)電流的大小，利用磁強(qiáng)計(jì)放置于圓形環(huán)的中軸點(diǎn)來(lái)檢測(cè)線圈在中軸點(diǎn)處感應(yīng)到的磁感應(yīng)強(qiáng)度，通過(guò)電流值計(jì)算出某一狀態(tài)的磁場(chǎng)強(qiáng)度，后繪制磁場(chǎng)強(qiáng)度H與磁感應(yīng)強(qiáng)度B對(duì)應(yīng)關(guān)系曲線，如下圖：

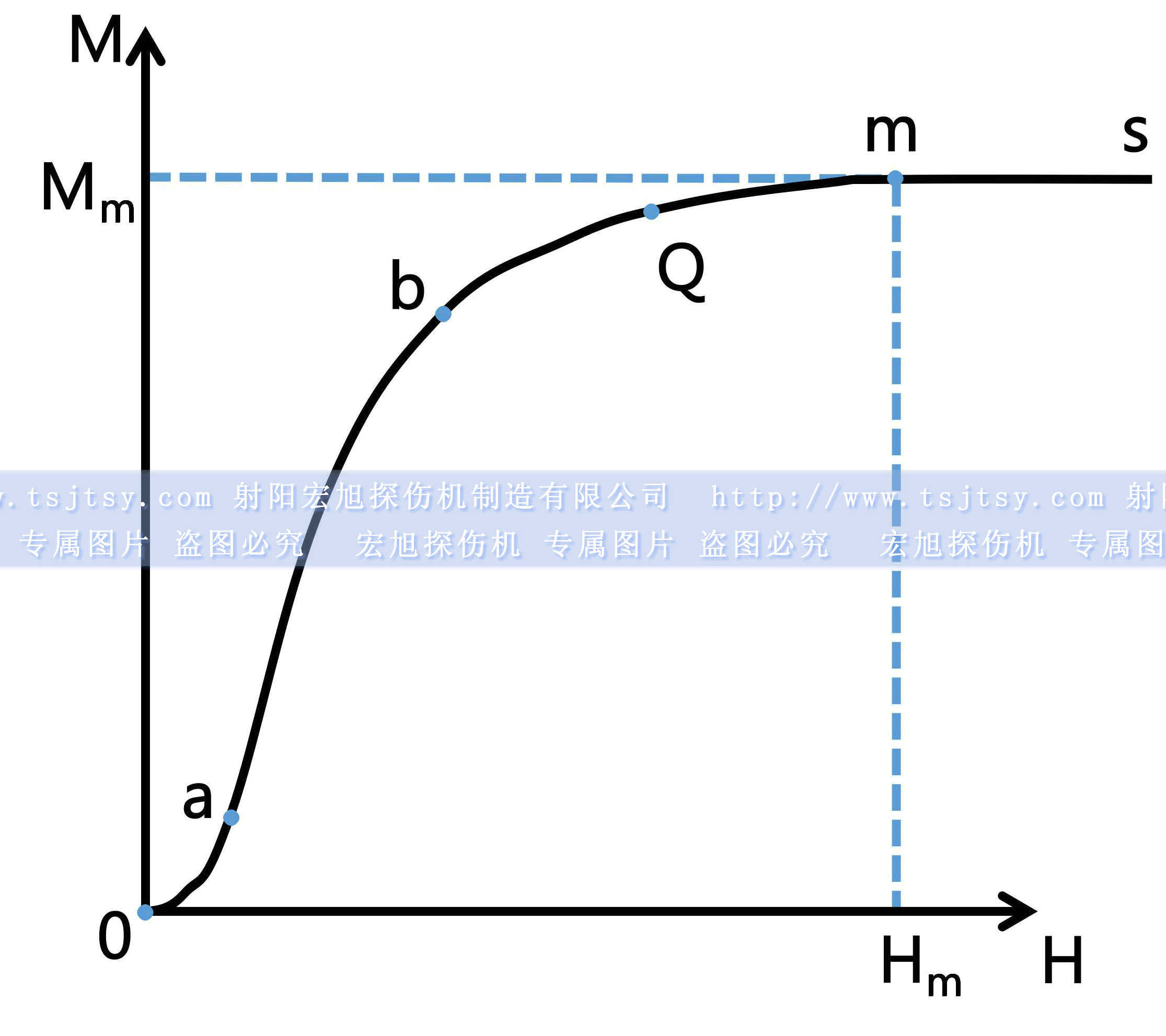

利用公式B=μ₀H+μ₀M來(lái)計(jì)算出磁化強(qiáng)度M與磁場(chǎng)強(qiáng)度H之間的曲線關(guān)系，如下圖：

M-H曲線反應(yīng)了鐵磁質(zhì)的典型磁化特性，其具有典型性。實(shí)驗(yàn)結(jié)果表明鐵磁質(zhì)材料的磁化特性具有以下特點(diǎn)：

磁化前，鐵磁性材料表現(xiàn)為磁中性，即對(duì)外不顯示磁性，H=0，M=0；

當(dāng)外加磁場(chǎng)逐增加時(shí)，M隨H的增加而增加，表現(xiàn)為，剛開(kāi)始狀態(tài)下，增加較為緩慢，即上圖的oa段曲線，此狀態(tài)下的磁化是可逆的，若是減小外加磁場(chǎng)，則出現(xiàn)磁化強(qiáng)度隨之減小的情況，在這個(gè)階段中起主要作用的是可逆的磁疇疇壁位移，而磁疇磁矩的可逆轉(zhuǎn)動(dòng)作用由于外加磁場(chǎng)較小，還未出現(xiàn)明顯的方向改變；

當(dāng)外加磁場(chǎng)繼續(xù)增加時(shí)，M隨H的增加而出現(xiàn)急劇的增加，即上圖的a-b段，此時(shí)若減小外加磁場(chǎng)，磁化強(qiáng)度將不再隨之出現(xiàn)較大的減小，此段中起主要作用的是不可逆的疇壁位移，同時(shí)，也出現(xiàn)磁疇磁矩方向改變較明顯的情況，導(dǎo)致M出現(xiàn)急劇增大的情況，用專業(yè)術(shù)語(yǔ)稱之為巴克豪森效應(yīng)，通過(guò)實(shí)驗(yàn)發(fā)現(xiàn)，最大磁導(dǎo)率就是出現(xiàn)在這個(gè)階段；

而后隨著外加磁場(chǎng)達(dá)到一定值，M不再隨著H的增加而出現(xiàn)急劇的增加，即是增速緩慢，即上圖的b-Q段和Q-m段，b-Q段中起主要作用的是磁疇磁矩的轉(zhuǎn)動(dòng)，被稱為旋轉(zhuǎn)磁化區(qū)；Q-m段狀態(tài)下磁疇磁矩方向已基本與外加磁場(chǎng)方向一致，所以被稱為近飽和區(qū)

當(dāng)外加磁場(chǎng)達(dá)到m點(diǎn)后，若繼續(xù)增加外加磁場(chǎng)H，則磁化強(qiáng)度不再隨之變化，維持在飽和磁化強(qiáng)度Mm，出現(xiàn)磁化飽和效應(yīng)，即上圖的m-s段，此狀態(tài)下磁疇磁矩方向已完全與外加磁場(chǎng)方向一致，所以被稱為飽和區(qū)。

由上圖的0-m段曲線段組成了初始磁化曲線，需注意的是初始磁化曲線與磁滯回線是不同的。

初始磁化曲線是研究鐵磁性材料磁化特性所必備的方式，針對(duì)不同的鐵磁性材料，其各自產(chǎn)生的初始磁化曲線也是不一樣的，但是大致的走勢(shì)都是如上圖一般，我們?cè)诖欧厶絺麢C(jī)、磁粉探傷儀中就是利用上述初始磁化曲線來(lái)選取周向磁化磁場(chǎng)的大小，需注意的是在使用連續(xù)法磁化時(shí)，保持磁化處于b-Q段，最好能夠保持在Q-m段，這樣才能保證磁化效果，保證磁粉探傷機(jī)、磁粉探傷儀探傷的靈敏度。
